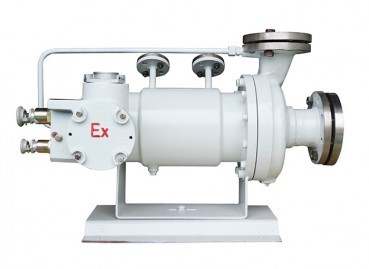

化工屏蔽泵為泥漿型，由泵體、葉輪、電機室和隔離盤等組成。該屏蔽電泵采用核油電機電子組件、零轉子組件、前軸承座和后軸承座等部件。
　　化工屏蔽泵的泵室和電機室由隔離盤連接形成密閉整體，液體物理化學性質應相同，但泵室內含有固體顆粒。電機室的液體不能含有固體顆粒，且電機室的液體壓力高于泵室的壓力。電機室的液體由電機尾部安裝的補液罐補充，補液罐壓力應高于泵內壓力0.1至0.2毫帕。
　　為避免電機室的液體過多流入泵室，在隔離盤內安裝機械密封。隔離盤與電機端連接端面積小，減少了泵體向電機端的熱量傳導，可輸送高溫介質。

　　電機室清潔循環液通過輔葉輪、換器對電機冷卻、潤滑，并對機械密封反沖洗，輸送液體的流動方向見下圖箭頭所示，循環液的流動方向?yàn)檩o葉輪。腰前軸承做軸承換熱器，電子組件轉子組建推力盤軸套、換熱器循環管放氣閥補液罐后軸承座機架底座。

　　化工屏蔽泵使用時在換熱器中通入冷卻水、冷卻電機和循環液。泵體、葉輪、隔離盤、機械密封、輔葉輪、換熱器、循環管、前軸承座、電子組件轉子組建、推力盤軸套和換熱器循環管放氣閥均需使用。
